　　包廂式龍門吊的有限元(ANSYS)的輸入方式常規可分為菜單方式、命令方式、宏方式、函數方式、文件方式等。從使用角度來看，分為兩大類：GUI和命令流模式。

　　一、GUI模式

　　GUI(Graphic Gser Interface圖形用戶界面)模式包括多種輸入方式，如常說的菜單方式、命令方式、函數方式，或者這些方式的組合。菜單方式提供功能強大的菜單選項，用鼠標點選相應的按鈕或者菜單項目即可調用各種相關的操作指令，完成大部分的結構建模和分析操作。命令方式是從命令行輸入命令及命令域的值。函數方式也是從命令行中輸入，但僅輸入命令本身，其命令域的值將通過對話框輸入。

　　GUI方式的特點簡單、易學，但對于復雜模型或實際模型的修改較為麻煩。

　　二、命令流模式

　　命令流模式融合GUI方式、APDL[ANSYS Parametric Design Language(ANSYS參數化設計語言)]等于一個文本文件中(可采用PSPad軟件編寫命令流文件)，通過/input命令(或UtilityMenu>File>Read Input From…)讀入并執行，也可以通過復制文件內容粘貼到命令行中執行。所有的菜單項都對應著特定的操作命令，即可在命令輸入欄中直接鍵入命令或函數用以實現各種程序功能。

　　APDL由1000多條與菜單操作對應的命令以及一些APDL編程命令所組成。APDL語言包括以下一些功能。

　　(1)標量參數和數組參數的定義與賦值;

　　(2)變量表達式和取值函數(包含了豐富的內部函數庫);

　　(3)程序流程控制，循環(*do)、分支(if-then);

　　(4)重復執行命令以及縮寫;

　　(5)宏及用戶程序。

　　在GUI界面下，ANSYS程序運行菜單項對應的命令來驅動。對于APDL方式，用戶可通過APDL程序設計語言將ANSYS命令組織起來，編寫出參數化的批處理程序;可通過AP-DL命令、變量表達式的結果或參數進行賦值。這樣就實現了有限元分析過程的參數化，即建立參數化的分析模型、網格劃分及控制、邊界及載荷定義、分析控制和求解及后處理等。

　　批處理操作和編寫APDL命令流文件的一個重要優勢，在于處理定型(或微非標)產品一些參數有變化的情況，只需要簡單修改輸入文件即可快速得到新的模型，這就可以避免完全重新建立模型?；诖藘?yōu)點，本章節將重點采用APDL的操作模式。

　　無論是GUI模式還是APDL模式，在進行有限元分析的流程上都是等價的，可單獨采用某個模式，亦可混合使用，只是使用者的操作習慣不同而已(表5-1、圖5-1和圖5-2)。

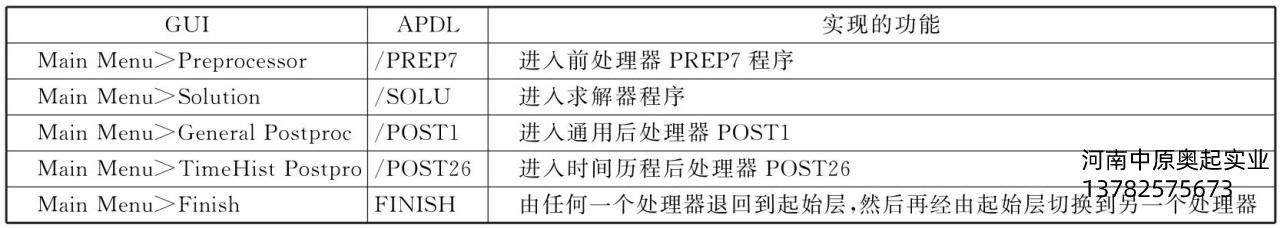

表5-1GUI與APDL的對應關系
