MG型60/5t龍門吊SHELL63單元

本文鏈接：http://m.rencaitangshan.com/gsxw/545.html???發布時間：2021-03-22 02:25:59??點擊量：1279

　　MG型60/5t龍門吊SHELL63單元稱為4節點彈性殼單元，具有彎曲和膜特性，能夠承受面內和法相載荷。

　　MG型60/5t龍門吊SHELL63單元主要輸出數據見表5-3。

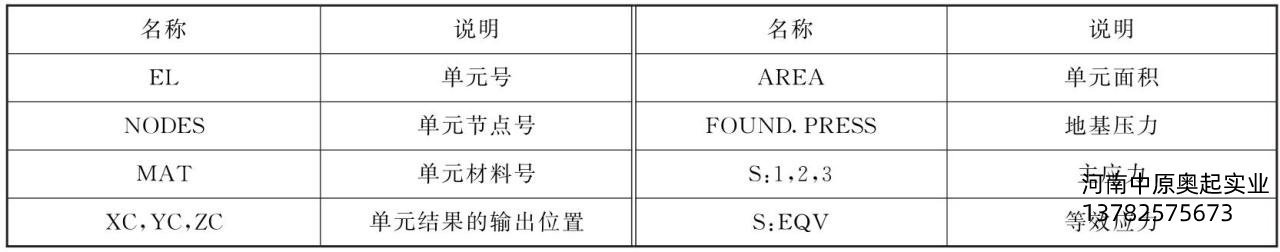

表5-3SHELL63單元輸出數據

　　MG型60/5t龍門吊SHELL63單元主要注意以下事項。

　　(1)單元面積必須為正。當直接建立有限元模型時，若節點號順序不正確易出現此問題;

　　(2)單元厚度不能為零，變厚度時，單元任何角點也不能漸變*零;

　　(3)單元SHELL63基于薄殼理論，不考慮剪切變形的影響;

　　(4)若采用集中質量矩陣(LUMPM，ON)，單元SHELL63不考慮扭翹產生的節點偏離距離對質量矩陣的影響;

　　(5)壓力載荷可作為單元各面上的面載荷輸入，指向單元的壓力為正。單元正面的載荷量綱為“力/面積”，側面的載荷量綱為“力/長度”;

　　(6)MG型60/5t龍門吊SHELL63殼單元用于薄平板分析，選用的基本原則是板的長度值不低于其厚度值的10倍，且兩者比值越大分析結果精度相對愈高;從歐式起重機的結構及尺寸特點看，其箱型主梁的上下蓋板和左右腹板都符合這樣的原則。

　　以上就是關于MG型60/5t龍門吊SHELL63單元的相關內容，如果想要了解更多相關內容，請持續關注我們。
