　　一、龍門吊總接觸器和運行機構接觸器

　　主接觸器和運行機構接觸器，均可按AC1工作制選擇，但應核算其分斷能力，應能分斷接觸器下端頭可能發生的*大短路電流。參見對應斷路器的計算。

　　二、龍門吊漏電保護

　　(1)在TN-S接地系統中，可選用300mA靈敏度的專用漏電保護器件，也可選擇斷路器漏電保護選件，提供火災防范和絕緣故障監測。

　　(2)在TT接地系統中，應采用300mA靈敏度的B型漏電保護器件，以保證變頻器直流側的間接接觸保護。

　　(3)對于IT接地模式，在提供漏地保護的同時，還應選用絕緣檢測器件進行**次絕緣故障的檢測。

　　三、龍門吊重點保護線路和器件

　　理論上，整個電控系統的每段電纜(連接線)都應該處在短路和過載保護之下。對于無法安排保護的線路(一般來說，這種情況是無法避免的)，應在原理圖上對這類線路進行標注(圖6-7)，并在布線時加以特殊處理。

　　圖6-8是一個未被短路和過載保護覆蓋的線路的一個實例。圖6-8中2個**斷路器的進線部分，無法被上游1000A的斷路器所保護。

　　對重點保護線路和器件的處理，通常有以下幾種方式。

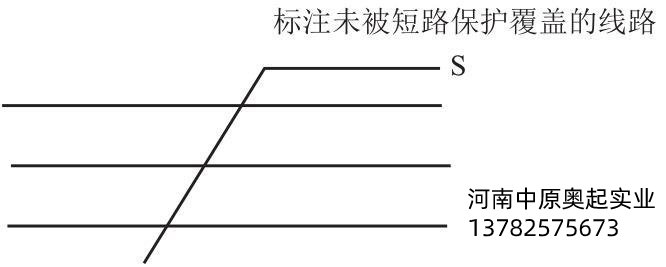

圖6-7未被保護覆蓋的電路的標注

　　(1)安裝在顯眼的和易于維護的位置，不允許敷設在機柜或金屬框架背面和走線槽(包括管道)內;

　　(2)相關線路盡可能短;

　　(3)使用絕緣夾具平鋪固定，不允許將電纜捆綁在一起;

　　(4)應與其他電纜和易燃物體隔離;

　　(5)導體截面在下游設備允許的條件下，盡可能接近上游電纜的截面。在圖6-8的實例中，**斷路器的上游應選用其進線端子所允許的*大截面電纜。

　　(6)盡可能采用帶絕緣的導體。如帶護套的電纜或套上絕緣熱塑套管的銅母排。

　　(7)與其他導體之間的距離，在電壓≤440V，≤620V和≤1000V時，分別為20mm，25mm和32mm。
